產品詳情/ PRODUCTS您當前位置：首頁 > 產品展示 > 產品詳情

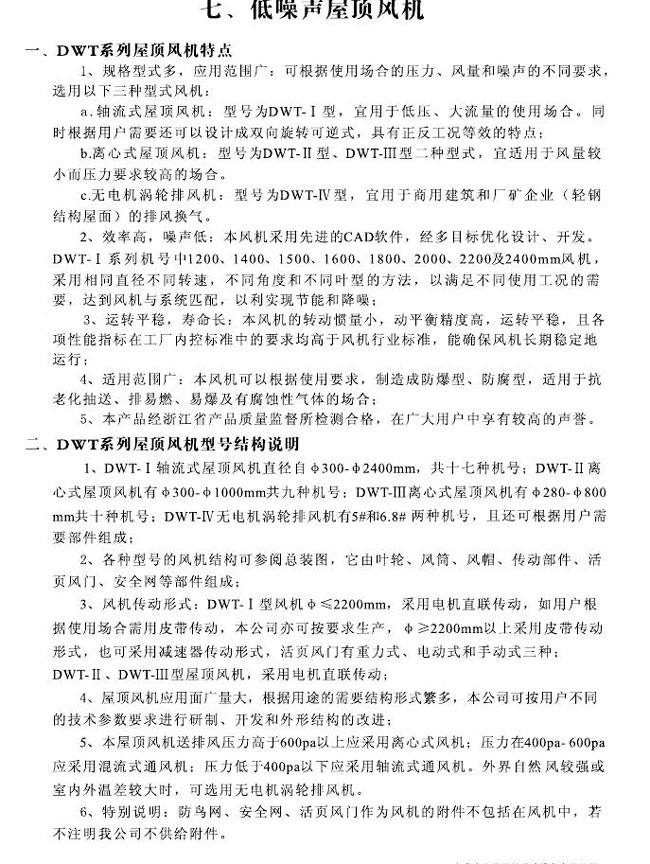

DWT系列低噪聲屋頂風機

三、DWT-I型軸流式屋頂風機性能參數表
1、DWT-I型軸流式屋頂風機性能參數表（固定角度）

葉輪直徑 (mm)	風量 (m3/h)	風壓 (pa)	轉速 (r/min)	功率 (kw)	噪聲 dB(A)
300	3300	181	2850	0.37	66
	3000	206
	2600	232
	1650	62	1450	0.06	52
	1560	66
	1450	72
400	7450	193	2850	0.75	69
	6350	230
	5300	250
	5700	176	1450	0.55	67
	5400	184
	4580	190
500	8000	135	1450	0.55	68
	7000	162
	5600	191
	7000	113	960	0.37	63
	6700	122
	6400	131
	6000	88	720	0.25	58
	5000	92
	4100	96
600	15000	232	1450	1.5	73
	14000	251
	13000	267
	11000	168	960	1.1	67
	10000	183
	9100	193
	8500	111	720	0.55	62
	8000	127
	7600	136
700	17500	165	960	1.5	69
	15000	201
	12500	212
	12000	141	720	0.75	63
	11000	163
	9200	177
	9300	83	560	0.55	59
	8500	94
	7200	102

葉輪直徑	風量 (m3/h)	風壓 (pa)	轉速 (r/min)	功率 (kw)	噪聲 dB(A)
800	27000	175	960	2.2	72
	25000	207
	23000	228
	20000	129	720	1.5	66
	18000	154
	16000	167
	15750	78	560	0.75	63
	14500	96
	12250	121
900	34500	202	960	3.0	76
	29000	236
	24000	256
	32000	126	720	2.2	73
	28000	156
	24000	177
	24000	102	560	1.1	67
	21500	118
	18600	126
1000	50000	251	960	5.5	81
	45000	286
	39000	317
	46000	141	720	3.0	76
	40000	167
	35000	183
	28000	111	560	1.5	69
	24000	125
	20000	133
1120	56900	253	960	5.5	82
	49500	296
	40400	322
	52500	138	720	3.0	77
	45000	169
	40000	183
	32000	111	560	1.5	71
	28000	128
	25000	142

2、DWT-I型軸流式屋頂風機性能參數表（可變角度）

葉輪直徑 (mm)	安裝角度deg0	風量 (m3/h)	風壓 (pa)	轉速 (r/min)	功率 (kw)	噪聲 dB(A)
1200	22°	57000	196	720	5.5	73
	19°	50000	205
	16°	44000	209
	27°	42000	126	560	3	67
	24°	37500	134
	21°	33000	148
1400	17°	76700	250	720	7.5	77
	15°	68000	261
	13°	57500	268
	22°	69000	159	480	4.0	69
	20°	60000	169
	18°	51500	175
1500	19°	88500	195	720	7.5	78
	17°	80000	203
	15°	70000	208
	23°	74750	149	480	4.0	70
	21°	65000	158
	19°	55800	165
1600	20°	107500	235	720	11	79
	18°	95000	248
	16°	81500	256
	27°	61000	131	320	4.0	70
	25°	52500	152
	23°	42600	167

葉輪直徑	安裝角度deg0	風量 (m3/h)	風壓 (pa)	轉速 (r/min)	功率 (kw)	噪聲 dB(A)
1800	17°	129300	261	720	15	80
	15°	112500	276
	13°	96450	287
	23°	96250	122	480	5.5	71
	21°	86150	136
	19°	74300	143
	26°	79150	115	320	4.0	66
	23°	71550	126
	20°	62500	148
2000	23°	168700	215	480	15	78
	21°	150000	234
	19°	131000	247
	21°	125500	118	320	5.5	68
	18°	110000	121
	15°	95200	132
2200	18°	201600	193	480	15	79
	16°	180000	205
	14°	165000	210
	29°	155000	135	320	7.5	71
	27°	120000	142
	25°	119500	155
2400	19°	220800	212	480	18.5	84
	17°	198500	228
	15°	176500	246
	26°	175000	148	320	11	77
	23°	162000	164
	20°	135000	188
	21°	140000	150	220	7.5	70
	18°	120000	162
	15°	85000	171

四、DWT-II型離心式屋頂風機性能參數表

機號	轉速 (r/min)	風量 (m3/h)	風壓 (pa)	功率 (kw)	噪聲 dB(A)	重量 (kg)
3	1450	878	220	0.75	≤57	88
		925	210
		1059	188
		1130	167
		1253	122
3.5	1450	1395	299	1.1	≤59	95
		1470	285
		1682	256
		1794	227
		1990	166
4	1450	1887	412	1.1	≤62	115
		2083	391
		2194	372
		2510	334
		2677	298
4.5	1450	2966	495	1.1	≤63	154
		3124	471
		3574	423
		3812	376
		4514	231
5	1450	4068	615	2.2	≤64	195
		4285	582
		4903	522
		5438	485
		6113	378
6	960	5024	385	1.5	≤65	234
		5512	367
		6120	330
		6782	293
		7338	223
7	960	8015	548	3.0	≤68	292
		8804	499
		9827	448
		10836	398
		11925	371
8	960	12563	721	5.5	≤70	374
		13565	686
		14157	654
		15824	587
		16708	521
10	720	22150	1072	7.5	≤72	396
		23298	1020
		26573	916
		28395	813
		31436	702

五、DWT-III型離心式屋頂風機性能參數表

機號 NO	轉速 (r/min)	風量 (m3/h)	靜壓 (pa)	裝械容量 (kw)	重量 (kg)
2.8	1440	1260	100	0.18	18
		1040	150
	2880	3080	100	0.55	20
		2710	300
		2300	500
3.15	1440	2050	80	0.18	19
		1740	150
		1450	200
	2880	4370	150	1.1	24
		3920	400
		3470	600
3.55	1440	2880	100	0.25	21
		2620	150
		2320	200
	2880	6270	150	2.2	29
		5760	400
		4930	700
4.0	960	2750	80	0.18	32
		2590	100
		2040	150
	1440	4460	100	0.55	35
		4030	200
		3420	300
4.5	960	3940	100	0.25	34
		3460	150
		2760	200
	1440	6280	150	1.1	39
		5470	300
		4680	400
5.0	720	4230	80	0.18	46
		3870	100
		2450	150
	960	6120	100	0.55	46
		5530	150
		4470	200
	1440	9650	150	1.5	52
		8640	300
		7740	400

機號 NO	轉速 (r/min)	風量 (m3/h)	靜壓 (pa)	裝械容量 (kw)	重量 (kg)
5.6	720	4860	150	0.37	67
		1800	200
	960	9040	100	0.75	67
		8460	150
		7800	200
	1440	14040	150	3.0	77
		12960	300
		11160	500
6.3	720	9090	100	0.75	80
		7920	150
		6210	200
	960	12450	150	1.5	83
		11760	200
		9840	300
	1440	20020	150	5.5	85
		18970	300
		17100	500
7.1	720	13800	100	1.1	96
		12600	150
		11400	200
	960	17640	150	2.2	98
		16170	200
		14700	300
	1440	27000	200	5.5	136
		25400	300
		24000	500
8.0	720	19800	100	2.2	146
		18000	150
		17200	200
	960	26000	150	4	152
		25020	200
		24000	300
	1440	40000	200	7.5	163
		37800	300
		35800	500

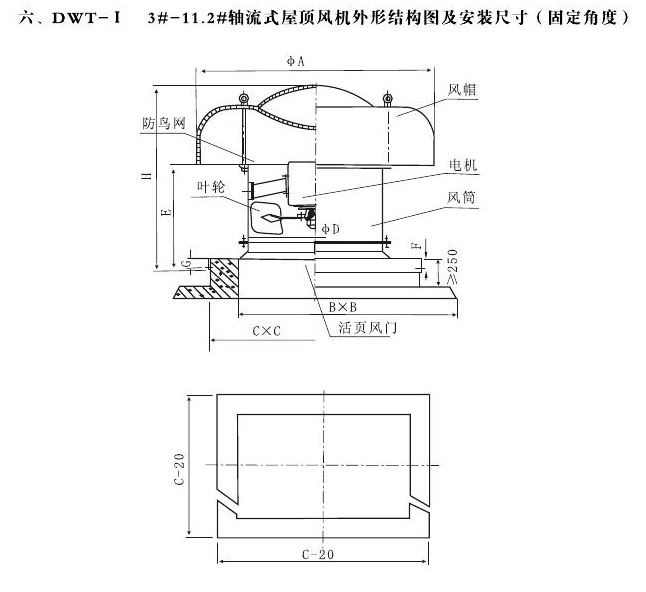

機號	φA	φD	B	G	F	C	E	H	重量
3	φ580	φ310	370	30	60	470	300	480	15
4	φ650	Φ410	470	30	60	570	340	530	28
5	φ900	Φ510	570	30	60	680	390	620	37
6	φ1000	φ610	670	30	60	810	440	670	57
7	φ1200	φ710	800	40	80	920	480	740	85
8	φ1340	φ810	900	40	80	1020	480	820	124
9	φ1670	φ910	1000	40	80	1180	480	870	146
10	φ1670	φ1010	1100	40	80	1300	480	870	216
11.2	φ1860	φ1130	1240	40	80	1400	480	950	258

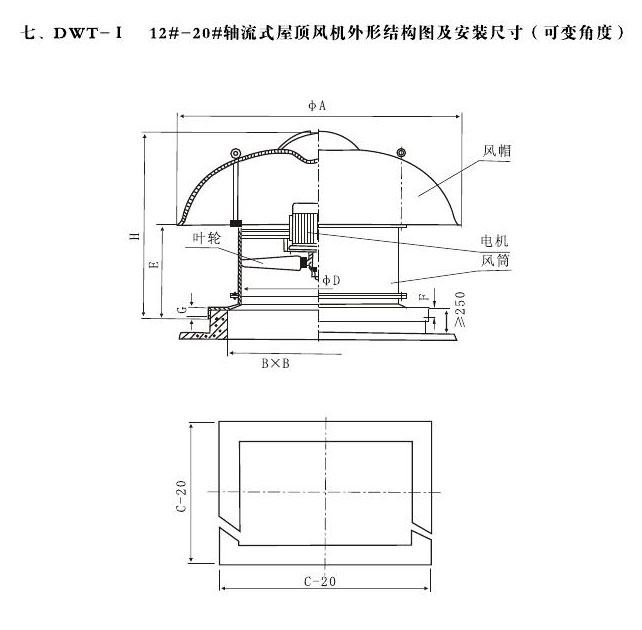

機號	φA	φD	B	G	F	C	E	H	M(d)×L1	重量
12	φ1800	φ1210	1360	50	100	1550	500	1125	M16×350	279
14	φ2500	φ1410	1560	50	100	1800	600	1350	M16×400	357
15	φ2500	φ1510	1700	50	100	1950	600	1350	M18×400	386
16	φ3000	φ1610	1800	50	100	2050	600	1460	M18×450	397
18	φ3000	φ1810	2000	50	100	2300	600	1460	M18×450	562
20	φ3400	φ2010	2200	50	100	2550	600	1460	M20×450	721

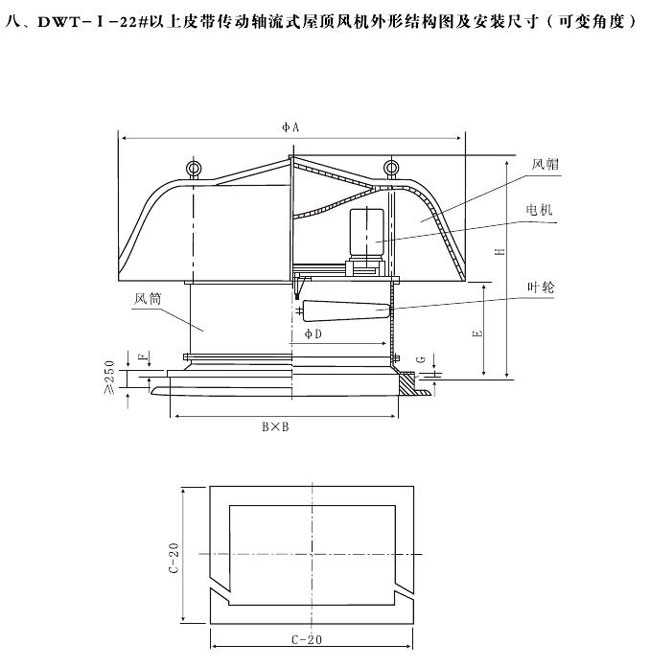

機號	φA	φD	B	G	F	C	E	H	重量
22	φ3600	φ2210	2400	50	100	2800	600	1430	756
24	φ4200	Φ2410	2600	50	100	3000	600	1430	856

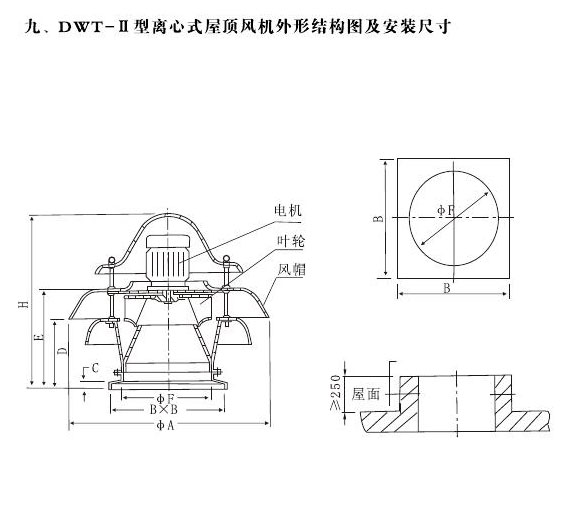

機號	φA	B	C	D	E	φF	H	G	n×M(d)×L1
3	690	430	80	277	360	310	700	50	4×M8×150
3.5	800	480	80	298	380	360	720	50	4×M8×150
4	920	520	80	328	460	410	930	50	4×M8×150
4.5	920	570	80	343	470	460	940	50	4×M10×200
5	1000	640	80	383	515	510	980	50	4×M10×200
6	1200	820	80	431	580	610	1070	50	4×M12×200
7	1460	910	80	509	730	710	1290	50	4×M12×250
8	1610	1050	80	563	780	810	1370	50	4×M12×250
10	1840	1300	80	655	935	1010	1560	50	4×M16×250

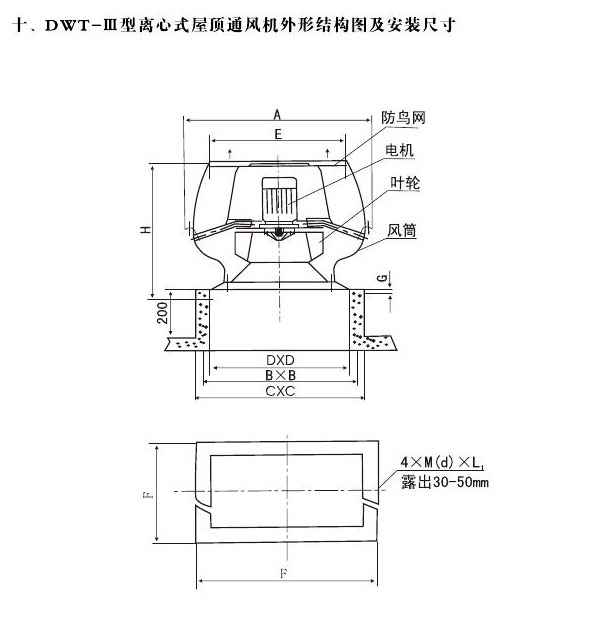

機號	A	B	C	H	E	F	D	G	M(d)×L1
2.8	690	605	615	615	500	575	370	30	M8×200
3.15
3.55
4.0	935	880	890	722	700	850	645	30	M8×200
4.5
5.0
5.6	1135	1170	1180	935	800	1140	935	30	M10×250
6.3
7.1	1380	1415	1430	1135	970	1385	1185	30	M12×250
8.0

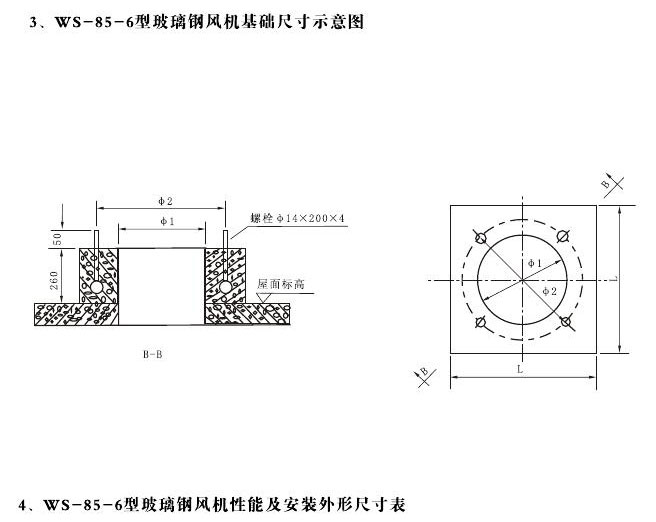

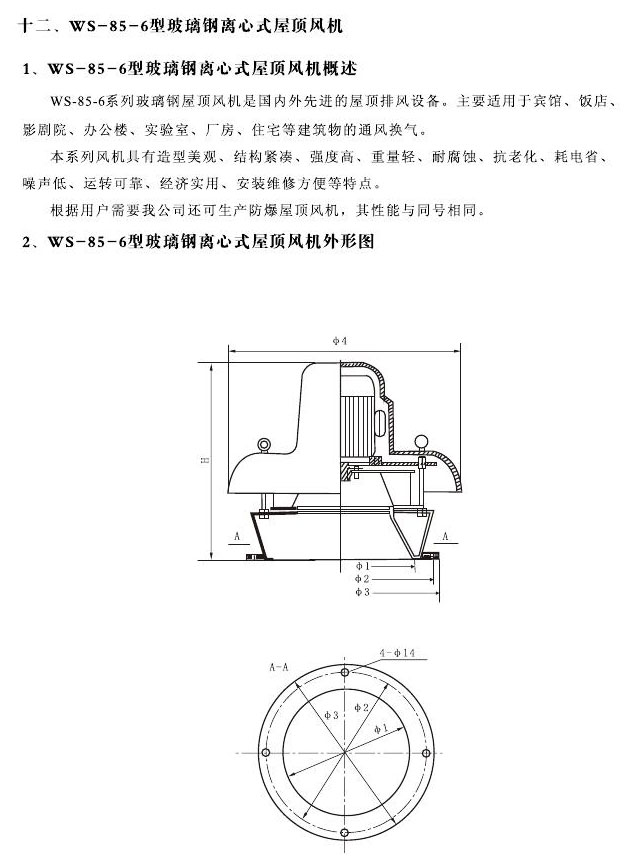

機號	轉速	電機		風量(m3/h)	全壓(mmH2O)	安裝、外形及基礎尺寸						噪聲dB(A)	重量
		型號	功率			φ1	φ2	φ3	φ4	H	L
3.6	1450	Y801-4	0.55	1470-2530	15-20	360	465	510	680	560	530	56	40
	960	Y801-6	0.55	970-1680	10-15							53	25
4	1450	Y802-4	0.75	2250-3470	22-28	400	510	550	680	580	570	58	45
	960	Y801-6	0.55	1490-2300	15-21							55	33
4.3	1450	Y90S-4	1.1	3210-4940	32-39	430	555	600	800	690	620	61	60
	960	Y802-6	0.75	2130-3275	21-28							58	48
4.6	1450	Y90L-4	1.5	4460-6875	37-41	460	585	630	800	690	650	64	65
	960	Y90S-6	1.1	2950-4550	25-29							60	56
4.9	1450	Y100L-4	2.2	5950-9160	43-49	490	615	670	860	730	680	67	75
	960	Y90S-6	1.1	3940-6060	29-35							62	62
5.3	1450	Y100L-4	2.2	8530-11800	46-56	530	660	710	860	770	730	70	80
	960	Y90L-6	1.5	5650-7810	31-41							65	75

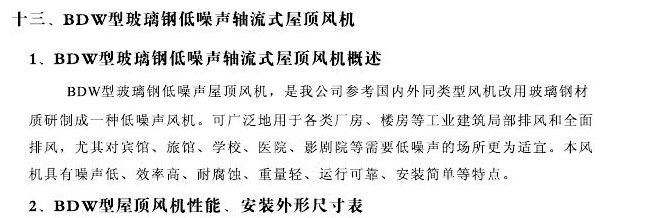

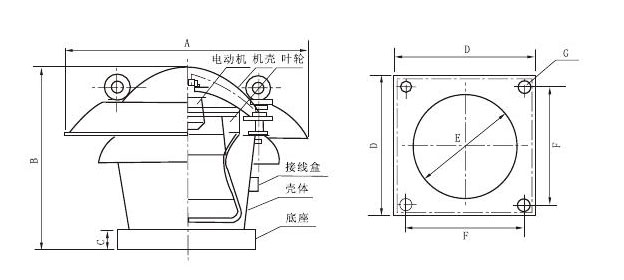

機號	轉速 r/min		風壓調節范圍靜壓PSt mmH2O	風量調節范圍 Q M3/h	功率	電機功率	噪聲 db(A)	重量 (kg)	外形及安裝尺寸
									φA	B	C	D	φE	F	G	地腳基礎尺寸
2.8	200-850		4-15	420-790	0.25-4	0.25	52	35	710	530	60	370	280	290	4-φ8	360×360
	額定轉速	900	8	830
4	200-850		4-18	650-2500	0.55-6	0.55	55	50	885	660	80	510	400	410	4-φ12	490×490
	額定轉速	750	10	1500
5.6	200-850		4-35	1200-6500	0.8-6	0.8	60	75	1212	935	100	700	550	560	4-φ14	680×680
	額定轉速	750	20	4000
6.3	200-850		4-45	1600-10000	1.8-6	1.8	65	95	1406	1050	100	810	635	650	4-φ18	790×790
	額定轉速	750	24	6000
7.1	200-850		4-56	2500-13500	3.0-6	3.0	70	120	1580	1235	120	910	710	730	4-φ18	890×890
	額定轉速	750	30	8500
